ПРИМЕНЕНИЕ - Тарельчатый фасадный дюбель EVOFAST® предназначен для крепления теплоизоляционных материалов толщиной от 20 мм до 165 мм к наружным и внутренним стенам зданий и сооружений различного назначения. Он применяется в навесных фасадных системах как со штукатурным финишным слоем, так и c вентилируемым воздушным зазором.
Тарельчатый фасадный дюбель EVOFAST® является надежным крепежным элементом в таких основаниях как:
бетон легких и тяжелых марок
бетон ячеистый
кирпич полнотелый, силикатный, щелевой и др.
ПРЕИМУЩЕСТВА - Качество тарельчатого фасадного дюбеля EVOFAST® подтверждено сертификатами и положительными результатами заключений проведенных испытаний. Особая формула конструкции и сам дюбель защищены патентом.
Фасадный крепеж EVOFAST® соответствует всем техническим требованиям прописанных в ГОСТ Р 56707-2015 (Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Общие технические условия)
СОСТАВ - Для производства тарельчатого фасадного дюбеля EVOFAST® мы используем только высококачественные материалы: дюбель изготовлен из полиэтилена низкого давления плотностью не менее 0,95 г/м3, отличающийся отличными прочностными механическими характеристиками, высокой стойкостью к ультрафиолету, морозоустойчивостью.
Тарельчатая часть дюбеля выполнена с прерывистыми насечками, отверстиями и углублениями для улучшения адгезии со штукатурным или армирующим слоями.
Верхняя часть распорного стального элемента опрессована термоизолирующей головкой из ударопрочного полиамида. Ее особая форма обеспечивает еще большую герметичность соединения с дюбелем, что гарантирует отсутствие «мостика холода» и препятствует поступлению влаги на поверхность тарельчатого дюбеля.
ХАРАКТЕРИСТИКИ
Длина распорной зоны дюбеля |
50 мм |
---|---|
Диаметр тарельчатого элемента дюбеля |
60 мм |
Высота термоизолирующей головки стального распорного элемента |
18 мм |
Диаметр распорного металлического элемента |
4,9 мм |
Толщина коррозионностойкого цинкового покрытия |
не менее 6 мкм |

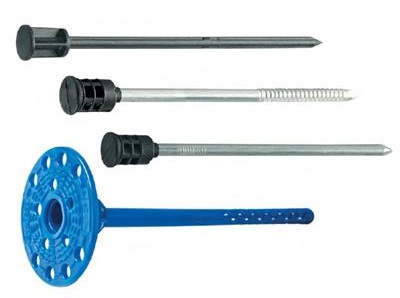

Три вида распорного элемента:
стальной
стальной с накаткой
полиамидный
Наименование |
Длина L, мм |
Диаметр отв, мм |
Толщина теплоизоляции, мм |
Шт /уп |
---|---|---|---|---|
Дюбель фасадный Evofast ТД8/60-100 |
100 |
8 |
50-65 |
1 000 |
Дюбель фасадный Evofast ТД8/60-120 |
120 |
8 |
70-85 |
1 000 |
Дюбель фасадный Evofast ТД8/60-140 |
140 |
8 |
90-105 |
900 |
Дюбель фасадный Evofast ТД8/60-160 |
160 |
8 |
110-125 |
800 |
Дюбель фасадный Evofast ТД8/60-180 |
180 |
8 |
130-145 |
700 |
Дюбель фасадный Evofast ТД8/60-200 |
200 |
8 |
150-165 |
600 |
